膠球清洗凝汽器原理及裝置部件設計要求

以下是凝汽器膠球清洗系統的工作原理及核心部件設計要求，依據行業技術規范整理：
一、凝汽器膠球清洗系統工作原理
物理擦洗機制
采用濕態直徑比冷卻管內徑大1-2mm的海綿膠球，在循環水壓差驅動下擠壓通過管道，與管壁全周接觸摩擦去除水垢、微生物等污物。
循環流程
膠球從凝汽器進水室注入→隨水流進入冷卻管擦洗→經出水室進入收球網捕獲→膠球泵抽回裝球室→循環復用。
自動化控制
系統按預設頻率（如每日1-2次）自動投球，實現不停機、不減負荷在線清洗。
二、凝汽器膠球清洗系統核心部件設計要求
1.收球網
結構要求：柵格網板可旋轉設計，收球時傾斜攔截膠球，非工作狀態旋轉至與水流平行減少阻力。
性能指標：收球率≥90%（優選≥98%），網板需承受循環水沖擊無振動。
材質：不銹鋼網芯，耐腐蝕并防止膠球卡塞。
2.膠球泵
用設計：寬流道單級離心泵，葉輪采用雙葉片管狀通道，避免切球或堵塞。
壓力匹配：出口壓力略高于循環水進口壓力（壓差≥0.02MPa），確保膠球輸送流暢。
3.二次濾網
攔截精度：濾除>6mm雜物，保護膠球及冷卻管。
排污能力：配置旋轉反沖洗機構，自動清除截留雜質。
4.裝球室
容積標準：有效容積≥系統膠球總體積的3倍，便于投球、觀察及回收。
可視化設計：配備觀察窗及放氣閥，實時監控膠球狀態。
5.膠球選型
類型 適用場景 性能要求
標準海綿球 普通污垢清洗 濕態密度≈1.0g/cm3，回彈率>60%
金剛砂球 頑固水垢/生物粘泥 表面嵌入磨料，磨損量≤0.1mm/次
剝皮球 軟性污垢剝離 表面帶溝槽結構，剝離效率≥80%
三、凝汽器膠球清洗系統集成關鍵參數
參數項 設計要求 依據
膠球數量 凝汽器單側銅管數量的10%
循環水壓差 ≥0.05MPa（驅動膠球運動）
清洗周期 每次持續30分鐘，每日1-2次
系統承壓 ≥1.0MPa（匹配管路壓力）
注：系統需配置分匯器（三通閥）實現單側凝汽器選擇性清洗，并預留智能控制接口支持遠程啟停及故障診斷。

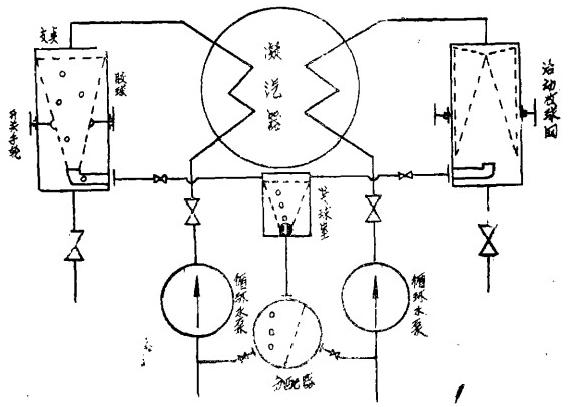

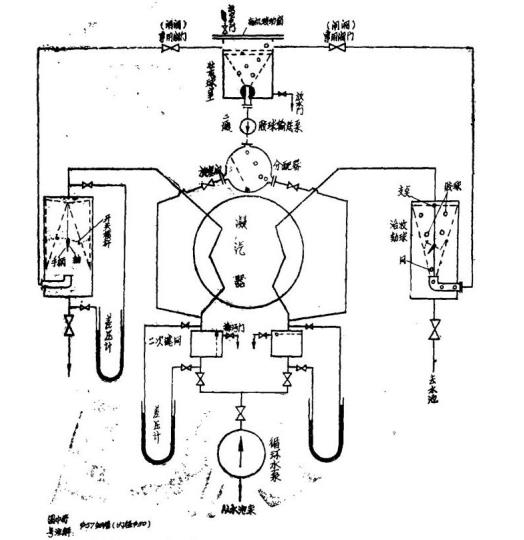

附：工作流程示意圖
A[裝球室投球]-->B[膠球泵加壓輸送]
B-->C{分匯器切換至目標凝汽器}
C-->D[膠球進入冷卻管擦洗]
D-->E[收球網捕獲膠球]
E-->F[膠球泵抽回裝球室]
F-->A
通過上述設計，膠球清洗系統可在保障收球率＞90%、零設備損傷的前提下，提升凝汽器真空度0.5-3kPa，降低煤耗1%-3%。
